При обработке сжатого воздуха коалесцентная фильтрация очень эффективна для удаления жидких масляных аэрозолей, капель воды и твердых частиц. Однако удаление видимых или взвешенных загрязнений не обязательно означает, что воздух свободен от всех форм масляных загрязнений. Пары масла и газообразные углеводороды могут оставаться в потоке сжатого воздуха после традиционной коалесцентной фильтрации, что затрудняет очистку.
Именно здесь становится важным угольный фильтр сжатого воздуха . Вместо того, чтобы полагаться главным образом на механическое разделение, активированный уголь использует адсорбцию для улавливания остаточных паров масла, углеводородов и запахов, которые могут пройти через предшествующие стадии фильтрации. В тех случаях, когда сжатый воздух контактирует с чувствительными продуктами, упаковкой, инструментами или контролируемыми процессами, такая дополнительная обработка может обеспечить более полный подход к очистке воздуха.
Ключом к пониманию угольной фильтрации является признание того, что разные загрязнения требуют разных механизмов удаления. Коалесцирующий элемент объединяет мелкие жидкие аэрозоли, чтобы их можно было отделить от воздушного потока. Поэтому он очень полезен для контроля жидкого загрязнения, однако газообразные пары нефти ведут себя иначе.
После фильтрации на входе оставшееся загрязнение может существовать в гораздо меньшем масштабе или в газообразном состоянии. Если это остаточное масло попадет на чувствительный процесс, оно может вызвать запах, загрязнение поверхности или проблемы с качеством продукции, даже если сжатый воздух кажется чистым.
Этап адсорбции углерода устраняет этот пробел. Активированный уголь имеет высокопористую структуру с большой площадью внутренней поверхности , что позволяет определенным загрязняющим веществам в паровой фазе прикрепляться к среде, а не продолжать движение вниз по потоку со сжатым воздухом.
Очистку сжатого воздуха можно рассматривать как последовательность, в которой каждая ступень фильтрации выполняет определенную задачу. Механическая предварительная фильтрация защищает более мелкие элементы от чрезмерного загрязнения частицами, а коалесцентная фильтрация удаляет жидкие аэрозоли и капли масла. Затем активированный уголь удаляет загрязнения, которые требуют адсорбции, а не простого механического разделения.
| Стадия фильтрации | Основная цель | Типичное загрязнение |
|---|---|---|
| Предварительная фильтрация | Защита последующих элементов | Более крупные частицы и пыль |
| Коалесцирующая фильтрация | Удаление аэрозолей и жидкостей | Капли масла и вода |
| Тонкая фильтрация | Улучшение контроля частиц | Мелкие твердые частицы |
| Адсорбция углерода | Улавливать загрязняющие вещества паровой фазы | Пары масла и запахи |
Этот многоуровневый подход особенно полезен, когда требуемое качество воздуха не может быть достигнуто с помощью одного механизма фильтрации. Это также помогает предотвратить ненужную перегрузку элемента с активированным углем загрязнениями, которые необходимо было удалить ранее.
Не для каждого применения сжатого воздуха требуется активированный уголь. Необходимость зависит от требуемого качества воздуха и последствий остаточного загрязнения парами.
Угольный фильтр сжатого воздуха становится более актуальным, когда сжатый воздух используется в процессах, чувствительных к углеводородам, запахам или остаткам масла. Обработка пищевых продуктов и напитков, фармацевтическое производство, производство электроники, прецизионное оборудование и другие области применения с высокой степенью чистоты могут потребовать более строгого контроля, чем пневматическое оборудование общего назначения.
То же самое касается случаев, когда сжатый воздух используется непосредственно в процессе, а не только для питания пневматических компонентов. Чем ближе воздух подходит к продукту или критической стадии производства, тем важнее становится выявление загрязнений, которые могут остаться после стандартной аэрозольной фильтрации.
Одной из распространенных ошибок является использование активированного угля в качестве замены коалесцирующей фильтрации. На практике две технологии выполняют разные функции и более эффективны при совместном использовании.
Если жидкое масло и тяжелые аэрозоли достигают углеродных сред в больших количествах, адсорбционная способность может израсходоваться неоправданно быстро. Таким образом, разделение на входе помогает защитить углеродный слой и позволяет ему сосредоточить внимание на примесях паровой фазы, для которых предназначена адсорбция.
По этой причине правильная предварительная фильтрация может повлиять на срок службы угольного фильтра так же, как и сам угольный материал . Поэтому хорошо спроектированная система очистки сжатого воздуха должна учитывать нагрузку загрязняющих веществ по всей цепочке фильтрации, а не оценивать каждый элемент в отдельности.
Добавление еще одной ступени фильтрации естественным образом создает еще одну точку сопротивления на пути сжатого воздуха. Это делает падение давления важным фактором при выборе оборудования для фильтрации с активированным углем.
Чрезмерное сопротивление может увеличить давление, необходимое для компрессора, что повысит эксплуатационные расходы в течение длительного периода производства. Поэтому подходящий угольный фильтр должен обеспечивать требуемую эффективность адсорбции, не создавая ненужного ограничения потока воздуха.

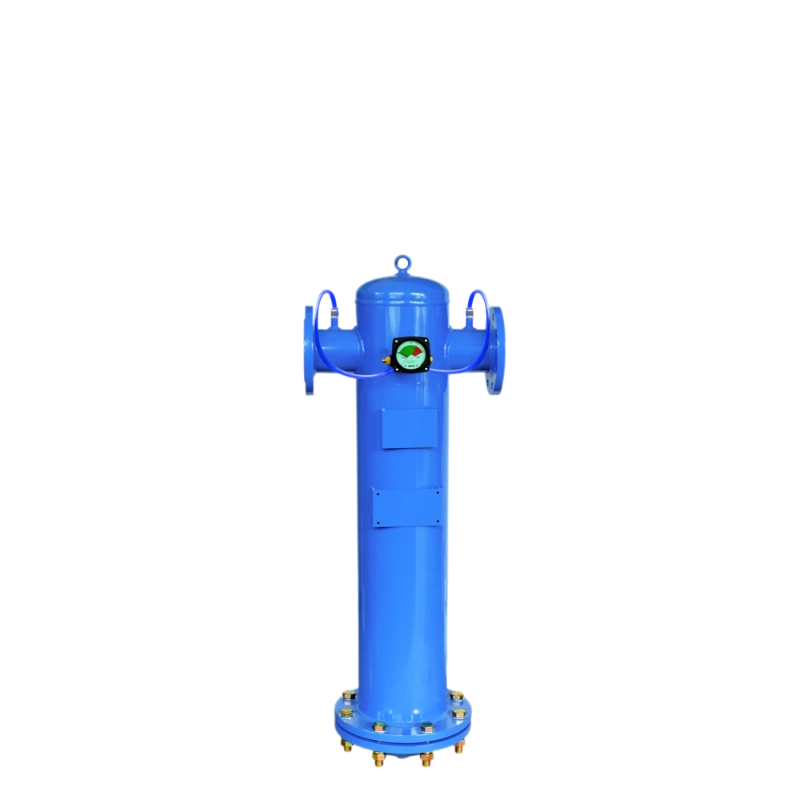

Для промышленных установок это также делает важным корпус фильтра и расположение соединений. Фланцевый фильтр Yuanmei из углеродистой стали использует конструкцию с фланцевым соединением, предназначенную для промышленного сжатого воздуха и высокоточной последующей обработки. На странице продукта корпус описан как устойчивый к коррозии, высокопрочный и герметичный, с внутренней и внешней антикоррозионной обработкой, предназначенной для уменьшения долгосрочной коррозии и вторичного загрязнения.
При обсуждении удаления паров основное внимание уделяется углеродистому материалу, но корпус также оказывает прямое влияние на надежность установки. Непрерывная промышленная эксплуатация может подвергать фильтрующее оборудование воздействию вибрации, влажности, пыли, колебаний давления и сложных условий окружающей среды.
Фланцевый фильтр Yuanmei из углеродистой стали предназначен для применения в промышленных системах сжатого воздуха и в суровых условиях с высокой запыленностью, высокой влажностью и повышенным давлением. Производственный процесс включает дробеструйную очистку с последующей внутренней и внешней антикоррозионной обработкой и напылением пластика.
Этот тип конструкции может быть полезен там, где прочное фланцевое соединение и прочный корпус более подходят, чем компактный резьбовой фильтр. Правильный выбор в конечном итоге зависит от размера трубопровода, расхода воздуха, рабочего давления, схемы установки и воздействия окружающей среды.
Еще один момент, на который стоит обратить внимание, заключается в том, что угольная фильтрация не должна выбираться автоматически просто потому, что воздух должен быть «чище». Различные классы фильтров предназначены для разных уровней загрязнения и целей.
В ассортименте продукции Yuanmei выделены отдельные классы фильтрации для предварительной фильтрации, последующей фильтрации, тонкой фильтрации и обработки активированным углем, при этом угольная ступень предназначена специально для адсорбции паров.
Такое разделение делает процесс выбора более логичным. Вместо того, чтобы спрашивать, может ли один фильтр удалить все, инженеры могут определить, какие загрязнения присутствуют, и назначить соответствующий механизм фильтрации для каждой ступени.
При рассмотрении угольного фильтра сжатого воздуха я бы начал с профиля загрязнения, а не с материала корпуса или размера фильтра. Определите, содержит ли сжатый воздух пары масла, жидкое масло, воду, твердые частицы или запахи, а также определите, какие загрязнения остаются после существующих стадий очистки.
Следующим шагом является подтверждение расхода воздуха, давления, температуры, требований к подключению и требуемого качества воздуха. Также стоит проверить, насколько угольный элемент защищен от загрязнения на входе и как будет определяться насыщение во время технического обслуживания.
Для более крупных промышленных установок особое внимание заслуживают стандарты фланцев и качество уплотнений. Yuanmei заявляет, что ее фланцевый фильтр из углеродистой стали предназначен для промышленного сжатого воздуха и высокоточной последующей обработки и имеет сертификаты, включая стандарты GB150, ASME и DIN.
Активированный уголь со временем достигает предела адсорбции. Как только доступная адсорбционная способность будет существенно израсходована, продолжение эксплуатации элемента без замены может больше не обеспечивать ожидаемую эффективность удаления паров.
Это означает, что планирование технического обслуживания должно начинаться на этапе проектирования. Перед установкой оборудования группы по закупкам должны понимать ожидаемые условия эксплуатации, метод замены, доступность элементов и требования к проверке.
Также полезно поддерживать входную фильтрацию в хорошем состоянии. Сильно загруженный коалесцирующий элемент или плохо обслуживаемый сепаратор могут увеличить количество загрязнений, достигающих стадии углерода, сокращая полезный период его работы.
Главный урок заключается в том, что очистка сжатого воздуха работает лучше всего, когда каждый этап имеет четко определенную цель. Коалесцентная фильтрация контролирует жидкие аэрозоли, тонкая фильтрация удаляет более мелкие частицы, а адсорбция активированным углем устраняет остаточные загрязнения паровой фазы.
Для промышленных пользователей такой подход позволяет избежать возложения слишком большой ответственности на один фильтрующий элемент. Это также упрощает поиск и устранение неисправностей, поскольку изменения качества воздуха на выходе можно отследить до конкретных этапов цепочки очистки.
Yuanmei поставляет фильтрующее оборудование с фланцами из углеродистой стали, а также прецизионные фильтры для сжатого воздуха и другие продукты для очистки, что позволяет конфигурировать системы фильтрации в соответствии с различными промышленными требованиями. Фланцы компании из углеродистой стали предназначены для промышленного сжатого воздуха, высокоточной последующей обработки, тяжелой промышленности, нефтехимической промышленности, прецизионной обработки и требовательных сред с высокой запыленностью или высокой влажностью.
Нет. Коалесцирующий фильтр в первую очередь предназначен для отделения жидких аэрозолей и мелких частиц, тогда как фильтрация с активированным углем использует адсорбцию для удаления паровых загрязнений, таких как остаточные пары масла и некоторые запахи.
Во многих случаях, когда требуется низкий уровень остаточных паров масла, размещение активированного угля после соответствующей предварительной фильтрации является логичным решением. Удаление жидких загрязнений в первую очередь помогает предотвратить ненужную загрузку углеродного носителя.
Нет. Требование зависит от спецификации качества воздуха и чувствительности последующего процесса. Общие пневматические применения могут не требовать адсорбции паров, тогда как процессы со строгими требованиями к чистоте могут выиграть от нее.
Падение давления влияет на энергию, необходимую для поддержания давления сжатого воздуха на выходе. Поэтому фильтр должен обеспечивать требуемую производительность очистки, сохраняя при этом подходящее сопротивление воздушному потоку.
Начните с расхода воздуха, рабочего давления, температуры, типа загрязнения, требуемого качества воздуха, входной фильтрации, способа подключения и требований к техническому обслуживанию . Эти факторы обеспечивают лучшую основу для выбора, чем просто эффективность фильтрации.
